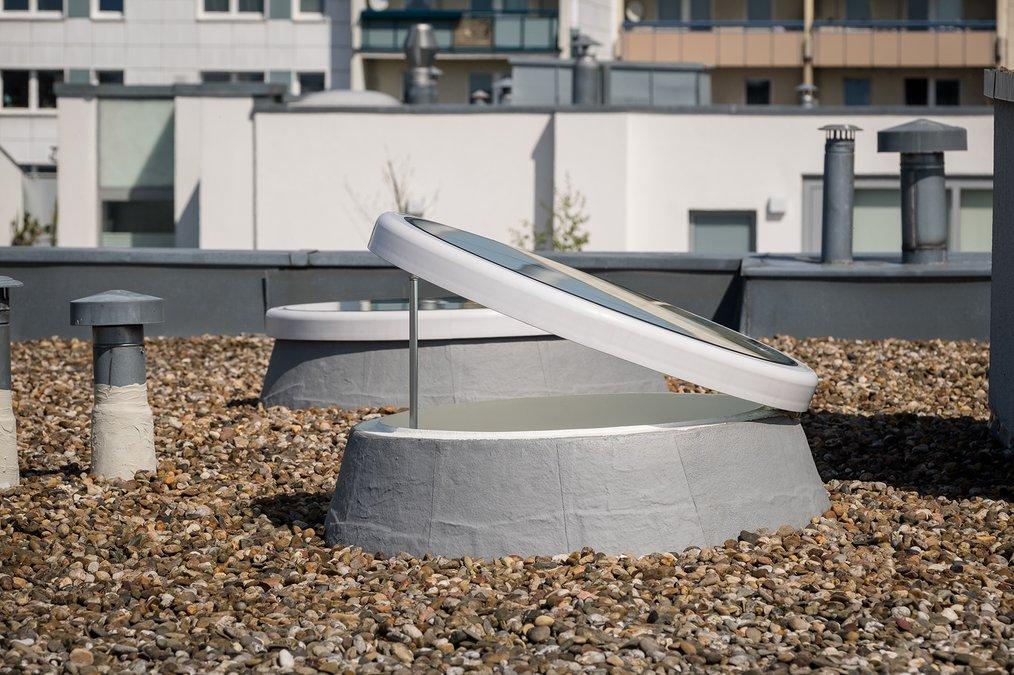

Il nuovo lucernario in vetro F100 in versione circolare

... ... ...
Efficienza energetica
  • NOVITÀ: disponibile con vetri isolanti doppi o tripli (vetro semplice ESG e a scelta vetro stratificato con pellicola opaca chiara) con valori Ug di 1,1 - 0,7 W/m²K)
  • NOVITÀ: struttura completamente priva di ponti termici con valore Uw di 1,1 - 0,77 W/m²K a seconda della lastra di vetro impiegata (conforme EN ISO 10077-1)
  • NOVITÀ: basamento termoisolato in vetroresina senza giunzioni con altezza 70 cm, 50 cm, 30 cm e coefficiente U ≥ 0,68 W/m²K
  • NOVITÀ: eccellente tenuta ermetica grazie alla doppia guarnizione a palloncino: tenuta all’aria Classe 4 - testata ai sensi della norma EN 12207

Comfort e design

  • NOVITÀ: addio bordi sporchi: la nuova superficie complanare tra lastra e profilo del telaio consente il libero deflusso dell’acqua piovana
  • NOVITÀ: attuatore a catena a scomparsa con nuova tecnologia con grado di protezione IP 54
  • NOVITÀ: il nostro lucernario in vetro F100 CI-System è BIM-Ready - Scaricare su bimobjects.com
  • vista permanentemente chiara e generosa incidenza della luce naturale grazie allo speciale vetro antigraffio
  • aspetto interno bianco e satinato – non sono necessari lavori aggiuntivi in cartongesso

Stabilità

  • NOVITÀ: impermeabilità testata anche con venti molto forti (tenuta pioggia battente classe E 1950 ai sensi della norma EN 12208)
  • NOVITÀ: profili ottimizzati per garantire una portata elevata
  • sicurezza anticaduta testata
  • elevata resistenza ai carichi di neve e vento
  • bordi resistenti ai raggi UV


Sicurezza

  • minima formazione di condensa tra le lastre grazie alla struttura a taglio termico (a differenza dei lucernari a cupola in materiale sintetico)
  • protezione antincendio: conformità ai requisiti della norma DIN 18234 per la circoscrizione degli incendi che si sviluppano nell’area del tetto senza ulteriori misure di sicurezza (ad esempio strato di ghiaia).
  • impiego come EFC nel vano scale
  • il lucernario in vetro F100 CI-System viene consegnato pre-montato sul basamento
Basamento

basamento-circolare
  • altezze basamento disponibili 30 cm, 50 cm, 70 cm
  • basamento senza giunzioni
  • conformità ai requisiti della norma DIN 18234 senza ulteriori misure di sicurezza
  • elemento in vetro pre-montato in fabbrica sul basamento



Dettagli di raccordo basamenti

Raccordo bituminoso

Raccordo bituminosoApplicazione della guaina bituminosa senza limitazione.
Raccordo bituminoso
Dispositivi di aerazione

A seconda delle dimensioniè possibile scegliere tra le seguenti varianti:
  • 24 V - Attuatore singolo
  • 24 V - Attuatore tandem

f100in-vetro-circolare-singola
  • Attuatore 24 V | singolo
f100in-vetro-circolare-tandem
  • Attuatore 24 V | tandem

Sensore vento e pioggia

Sensore vento e pioggia
  • per la chiusura automatica del lucernario in caso di vento e pioggia e la successiva riapertura
  • per l’azionamento dei lucernari singoli o in gruppo

Contatto reed

f100-in-vetro-reed
  • un interruttore magnetico montato all’interno del telaio per operazioni di commutazione senza contatto
  • segnalazione della posizione del lucernario (aperto/chiuso)
  • possibilità di collegamento all’impianto d’allarme
Lastre in vetro di copertura

 Valori doppio vetro isolante
 triplo vetro isolante
 Valore Ug ca. 1,1 W/(m²/K) ca. 0,6 W/(m²/K)
 Trasmissione di energia - Fattore solare ca. 61% ca. 51%
 Abbattimento acustico ca. 38 dB ca. 39 dB
 Trasmissione della luce ca. 80%
 ca. 72%

• optional: vetro termoisolante e temperato con pellicola opaca chiara
• vetro esterno in ESG



Formati disponibili

 Misura d’ordine foro solaio (Ø)
   60
   80
   90
  100
  120
  150
  180


Dettagli costruttivi

dettagli-costruttivi-f100in-vetro-circolare

Tecnologia all’avanguardia:
  • integrazione di lastre di vetro isolante triple con ottimi coefficienti di isolazione termica Ug
  • eccellente tenuta ermetica testata grazie alla doppia guarnizione a palloncino
  • un basamento completamente termoisolato in vetroresina, privo di giunzioni e quindi assolutamente ermetico al vapore
  • profili ottimizzati per garantire una portata elevata
  • bordi resistenti ai raggi UV
  • superficie complanare tra lastre e profili per il libero deflusso dell’acqua piovana, senza bordi sporchi
  • serramento di sostegno completamente privo di ponti termici in classe E1500 per la resistenza alla pioggia battente ai sensi EN 12208 (corrispondente a forte pioggia con intensità del vento 14)
  • conformità ai requisiti della norma DIN 18234 senza ulteriori misure di sicurezza

Efficienza energetica

Il lucernario in vetro F100 assicura ottimi valori di isolamento termico in un sistema compatto e privo di ponti termici. Il coefficiente Uw di 1,3 - 1,0 W/m²K è calcolato in conformità alla norma EN ISO 10077-1 ed è riferito a un elemento delle dimensioni Ø 120 cm. Tale valore varia in funzione del vetro impiegato.


Isoterme: l'isolamento termico diventa visibile

isoterme-lucernario-in-vetro-f100circolare
L’ottimizzazione dell’isoterma finalizzata a ottenere una perfetta termoisolazione in tutte le aree senza punti deboli è una garanzia di raggiungimento della termoregolazione perfetta in tutte aree della struttura. Il nome che LAMILUX ha dato a questo sistema produttivo, privo di ponti termici è

TIP – Total Insulated Product
