Cupola EFC smoke-lift F100

EFC smoke-lift /smoke-lift DH – Versatile ed economico con certificazione a norma UNI EN 12101-2

Oggi gli evacuatori di fumo e calore sono componenti essenziali, o addirittura obbligatori, dei moderni sistemi di prevenzione incendi.

Lamilux propone una vastissima gamma di soluzioni calibrate su misura sulle esigenze del vostro progetto:
solo apertura, apertura/chiusura, azionamento pneumatico, 24V, 230V; certificato a norma UNI EN 12101-2, dimensionamento EFC a norma UNI 9494, LBO e in conformità con le disposizioni della Direttiva sulla Protezione Antincendio nell’Edilizia Industriale – per lucernari, calotte oscuranti, impianti a battente singolo, lucernari continui, tetti in vetro, vani scale, evacuazione fumo per vani ascensore e pareti divisorie in vetro.
... ... ...
Vantaggi
Varianti Vetratura
EFC smoke-lift DH – certificato a norma UNI EN 12101-2
Basamento


L’evacuatore EFC smoke lift  è stato concepito per il montaggio sul nostro  lucernario a cupola F100 e sulla cupola con calotta oscurante in pannelli sandwich termoisolanti, su cu si va ad integrare il sistema di comando delle funzioni EFC.

Vantaggi

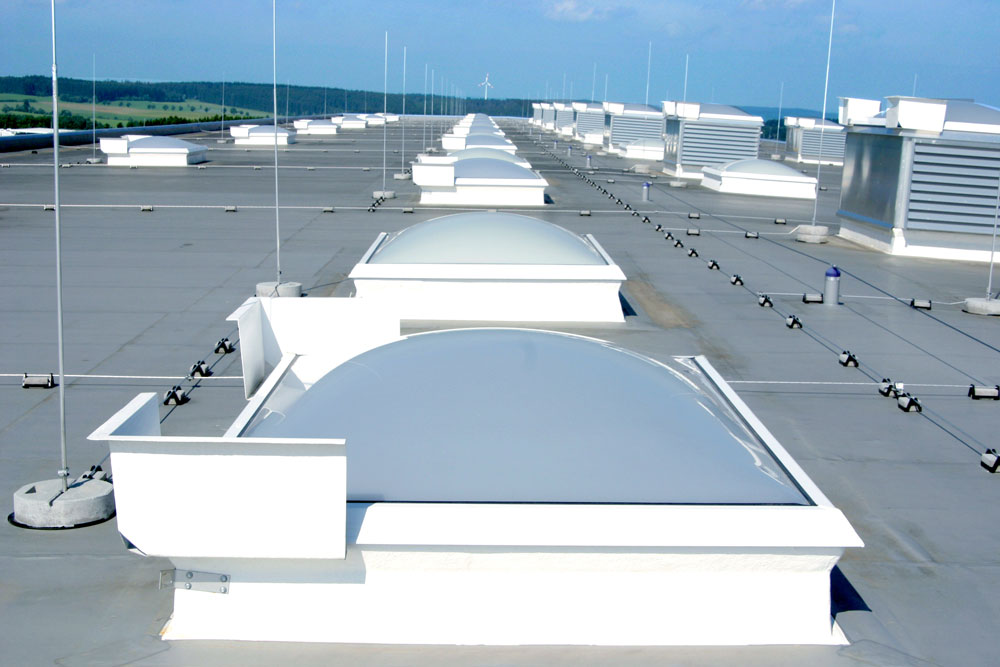

Cupola EFC smoke-lift F100

I vantaggi a colpo d’occhio:

  • la parte superiore del dispositivo non si danneggia sbattendo sul tetto in caso di attivazione di prova o accidentale
  • attivazione termica automatica di serie
  • facilità di manutenzione: in caso di attivazione a distanza o attivazione accidentale, il sistema di attivazione termica automatica dei singoli dispositivi rimane integro
f2c7cef4-e2d7-4696-979d-8ea8f0ceca neu

Varianti funzioni

  • Funzione EFC, a scelta del cliente solo aperto o aperto/chiuso. La funzione di chiusura optional consente l’agevole chiusura pneumatica dei battenti in caso di test o di attivazione accidentale tramite la centralina d’allarme. Vantaggi: i lucernari non devono più essere chiusi dal tetto con tutti gli sforzi e le difficoltà che ciò comporta; questo consente, inoltre, di testare comodamente ad intervalli regolari le funzioni EFC del dispositivo attraverso la centralina d’allarme.
  • Attivazione a distanza: a scelta del cliente, pneumatica e/o elettrica
  • Prova di funzionamento per i dispositivi apri/chiudi, a scelta del cliente, con CO2 o aria compressa
  • Funzione di aerazione: a scelta del cliente, elettrica o pneumatica – corsa 30 cm / 50 cm

Varianti Vetratura

Struttura coperturaPareti
MaterialiPMMAPETG Vetroresina*
Sicurezza contro le cadute al momento
del montaggio ai sensi delle direttive
dell‘associazione di categoria
no
Resistenza alla grandine
testata a norma EMPA
no
Caratteristiche fisicheUg (parete doppia)= 2,6 e 2,7 W/(m²K)
Ug (parete tripla) =
1,8 W/(m²K)

* Disponibile anche in versione con calotta oscurante realizzata con pannelli sandwich termo-isolati


EFC smoke-lift DH – certificato a norma UNI EN 12101-2
  • Sistema di azionamento elettrico appositamente concepito per i lucernari LAMILUX
  • Il sistema è in grado di aprire in meno di 60 secondi ad un angolo di 172° lucernari di dimensioni fino a 150 x 300 cm
  • Attuatore a cremagliera da 24 V o 230 V; il sistema, montato su cupola monolitica, è stato testato per una durata di oltre 11.000 cicli di apertura e chiusura
  • In combinazione con idonei sistemi di comando e di attivazione è possibile realizzare sistemi EFC completo a comando elettrico*
  • Utilizzabile anche a scopo di aerazione
* Conformemente ai requisiti della norma DIN 18232 occorrerà prevedere la presenza di opportuni dispositivi di attivazione automatica quali, per esempio, rivelatori di fumo o di calore.

I vantaggi a colpo d’occhio
  • Ferramenta del lucernario con dispositivo di apertura integrato da 24 V o 230 V
  • Ampio angolo di apertura (172°)
  • Apertura rapida in meno di 60 secondi
  • Impiegabile sia per funzioni EFC che per finalità di aerazione – angolo di apertura per aerazione regolabile in continuo fino a 45° senza la necessità di dispositivi di apertura e sistemi di comando aggiuntivi
  • Ridotto assorbimento di corrente

Basamento
  • Geometria del basamento ottimizzata aerodinamicamente per garantire un adeguato deflusso del fumo
  • Basamento in grado di garantire eccellenti valori di evacuazione senza spoiler
  • Basamento con pareti a profilo verticale in grado di garantire elevati coefficienti di evacuazione in combinazione con spoiler
  • Raccordo ideale con la muratura – per maggiori informazioni fare clic qui
Dimensioni

Dimensioni richieste = Foro solaio
in cm
Valori SUA m2
basamento pareti inclinate
Valori SUA m2
basamento pareti verticali

100/1000,600,75
100/1500,901,13
100/2001,301,50
100/2401,561,80
100/2501,631,88
100/3001,952,25
120/1200,941,08
120/1501,171,35
120/1801,401,62
120/2401,872,16
120/3002,342,70
125/125*1,02*1,17*
125/2502,032,34
150/1501,461,69
150/1801,72,03
150/2001,95
2,25
150/2102,05
2,36
150/2402,34
2,70
150/2502,442,81
150/3002,93
3,38
180/180
2,11
2,43
180/2402,813,24
180/2502,933,38
180/2703,163,65
180/3003,514,05
200/2002,603,00

* ideale per vani scale come da normativa
