Passo d'uomo Comfort ad un'anta

Passo d'uomo Comfort ad un'anta - tutti i benefici effetti della luce naturale attraverso un elemento personalizzabile e di grande prestigio.

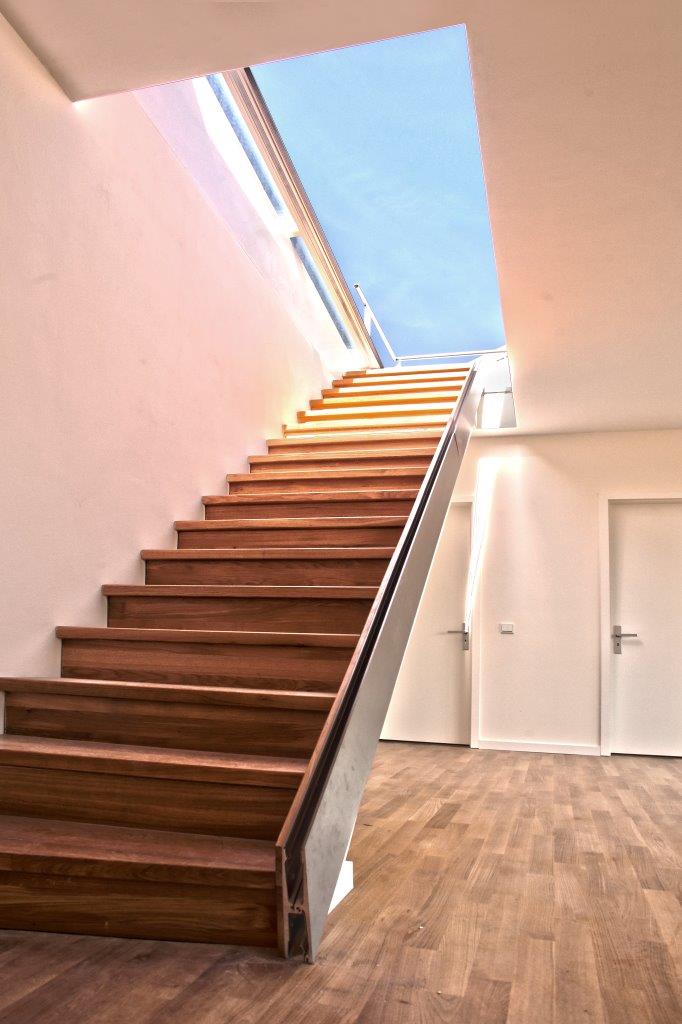

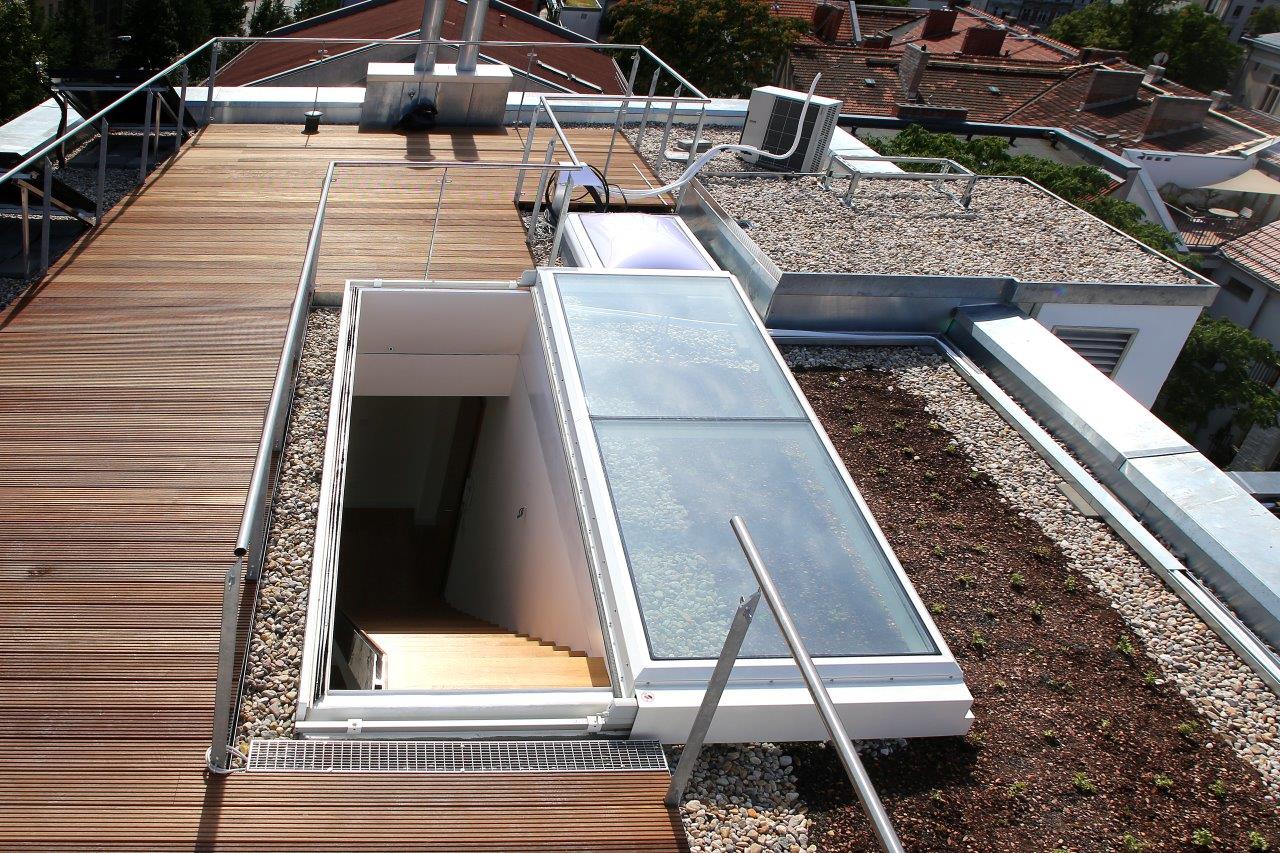

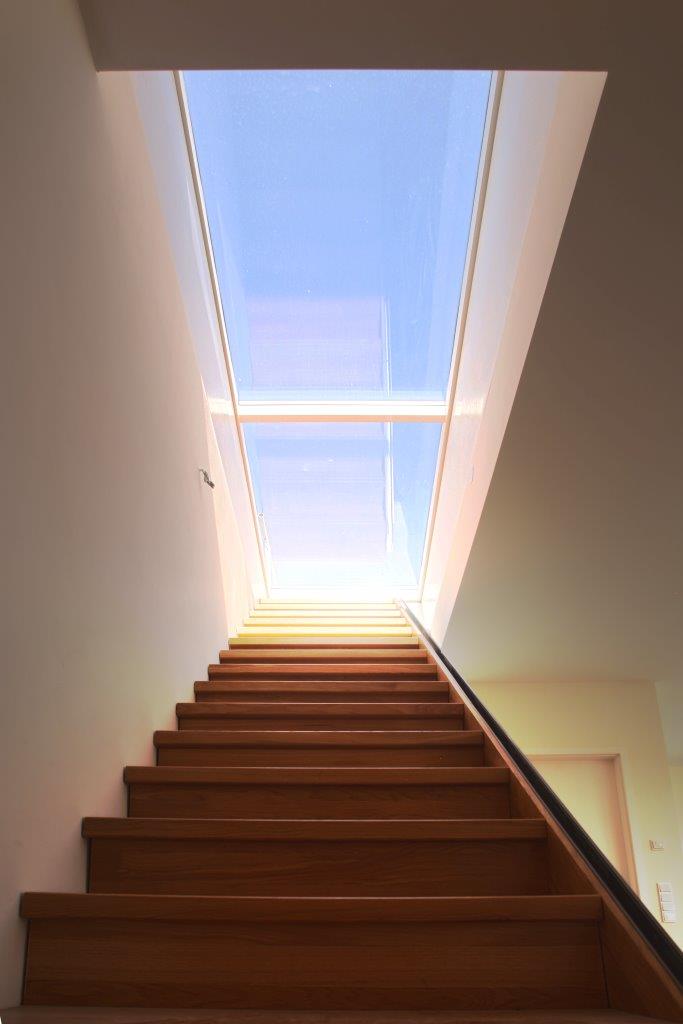

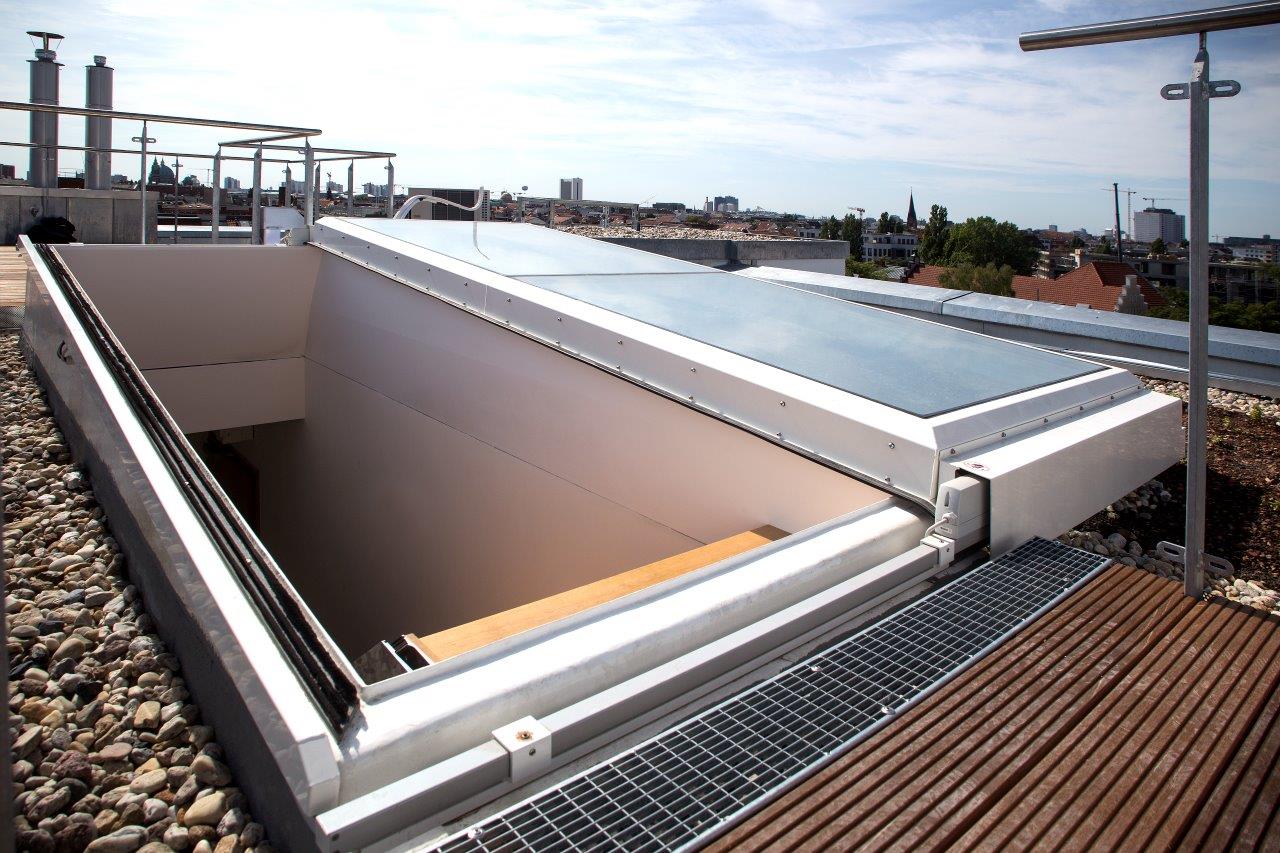

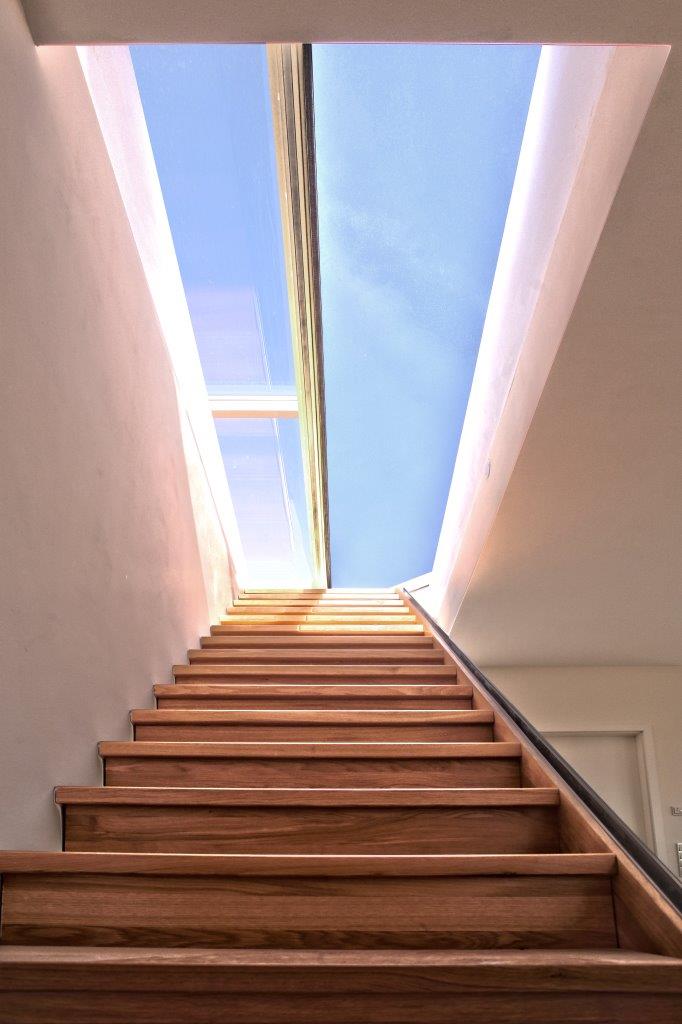

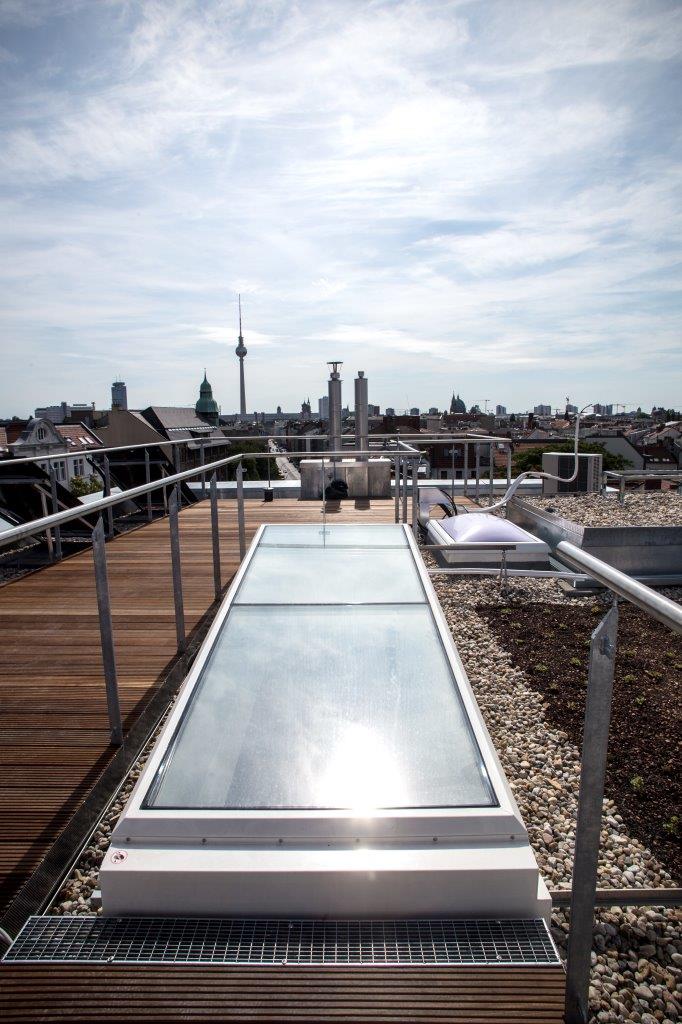

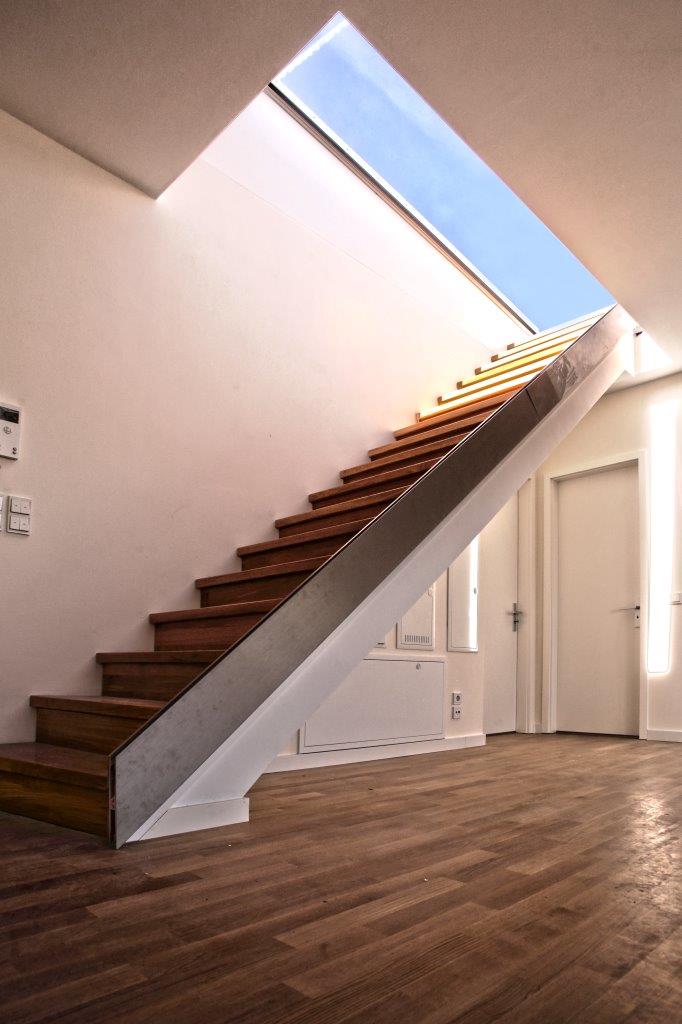

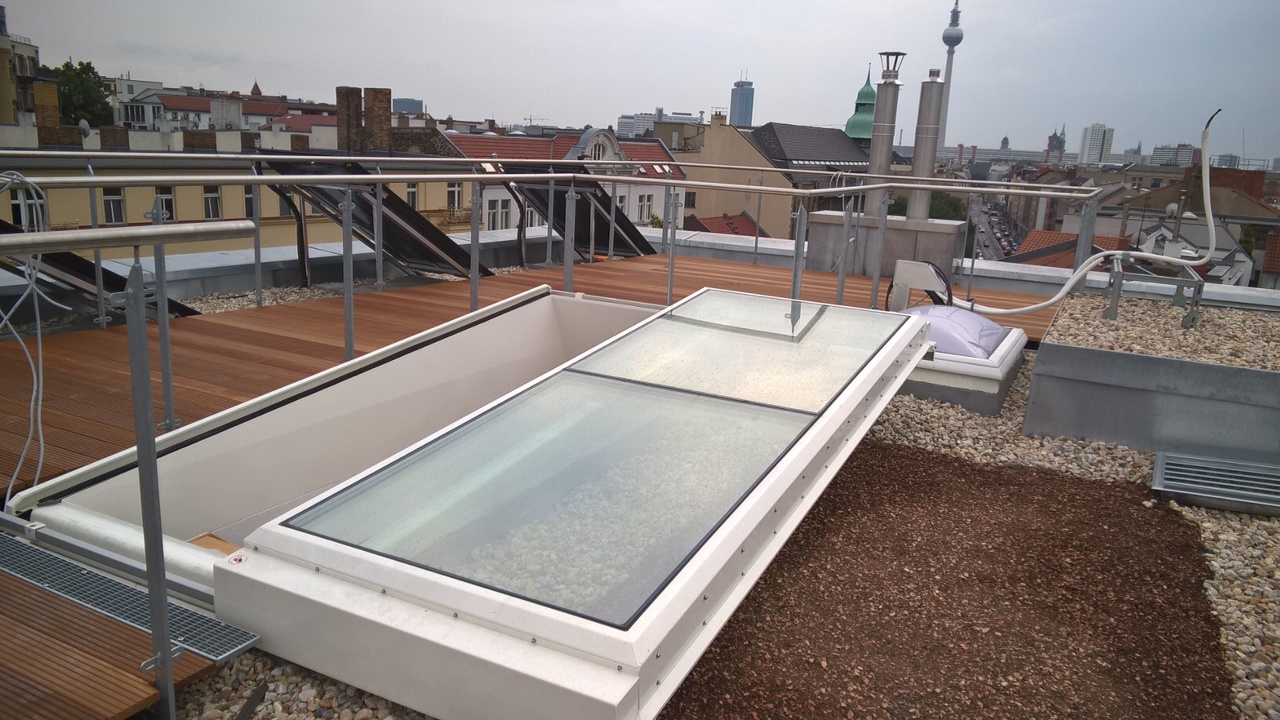

Il passa d’uomo Comfort ad un'anta offre una dimensione del tutto nuova per uscire sul tetto. Gli attici molto esclusivi possono così godere di una luminosità naturale mai raggiunta finora e di un comfort ancora maggiore nell’accedere alla copertura (apertura max. 111 x 318 cm / luce netta foro 120 x 350 cm). Il confortevole clima interno è inoltre favorito dell’alta efficienza energetica e dai vetri a lastra tripla.

Se stai cercando un altra solzuione per accedere alla copertura, ad es. per interventi di manutenzione, clicca qui.
... ... ...
Design e Comfort
  • Eccellente apporto di luce naturale
  • Comodo accesso a terrazze su tetto mediante scala (da installarsi da parte del committente)
  • Elemento autopulente con basamento inclinato di 6°
  • Battente apribile per l’aerazione, senza limiti
  • Visuale sempre libera: nessuna sporgenza o gruppo di attivazione visibile all’interno del passatetto
  • Ampia scelta di colori nella gamma RAL (profili di sostegno)
  • Sistema con battenti, dispositivo di apertura a motore e basamento completamente pre-montati in fabbrica

Efficienza energetica
  • Di serie con vetro isolante a tre lastre con coefficiente Ug 0,6 W/m²K
  • Struttura completamente priva di ponti temici
  • Basamento con strato termo-isolante applicato sull’intera superficie
  • Dotabile di vetri funzionali di altissima qualità (su richiesta)
  • Minimo rischio di formazione di condensa

Sicurezza
  • Funzione di arresto d’emergenza in fase di chiusura, comandata da fotocellula
  • Possibilità di chiudere dall’esterno per mezzo di unità di comando optional
  • Evacuazione fumo: il passatetto può essere utilizzato anche come elemento di evacuazione fumo
  • Conforme ai requisiti della norma DIN 18234 senza la necessità di adottare ulteriori misure di sicurezza (circoscrizione degli incendi che si sviluppano sull’area del tetto)
  • Dotazione standard: lastra esterna in vetro temperato ESG , lastra interna in vetro stratificato di sicurezza VSG
Vetratura

TipoValore UgTrasmissione
della luce
Trasmissione di energia - Fattore solare
Abbattimento acustico
W110
 0,6 W/m²K
 69 % 50 % 36 dB
Altre vetrature su richiesta.

Dispositivi di aerazione
  • 2 attuatori lineari da 24 V, resistenti alle intemperie con centralina
  • Grado di protezione IP 65, assorbimento di corrente 1 A per ciascun motore

Dettagli di raccordo basamenti: Raccordo bituminoso

Raccordo_bituminoso_nuovo Applicazione della guaina bituminosa senza limitazioni.
csm_passa_d_uomo_1-flg_Isotherme_09c8e7c3d1
              Le isoterme
 csm_passa_d_uomo_0e8790be40 csm_RD1421_schizzo_con_scala_Modello__1__2cd6044e5e
Disegno in sezione

Dimensioni

Passo d'uomo Comfort ad un'anta
apertura max. 111 x 318 cm
Dimensioni richieste = Foro solaio in cm
120 x 350 cm


Dettagli costruttivi
  • La progettazione e realizzazione della scala è a cura del committente che dovrà tenere opportunamente in considerazione l’altezza libera disponibile
  • Due motori elettrici installati nella zona d’angolo esterna
  • Sistema di isolamento a quattro livelli

Efficienza energetica

dachaustieg komfort 6Le isoterme sono linee di uguale temperatura con cui è possibile quantificare i benefici che il cliente può trarre da un sistema. L’isoterma dei 10°C è, ad esempio, una grandezza fissa introdotta nella fisica delle costruzioni. Quando questa linea oltrepassa il perimetro della costruzione, in quell’area si forma condensa o addirittura rugiada.



Basamento – Stabilità e termoisolazione


Il basamento (120 cm x 350 cm) rappresenta la struttura di sostegno del lucernario e il raccordo ideale - in termini di termoisolazione - alla struttura muraria. I basamenti in vetroresina prefiniti di LAMILUX sono privi di CFC, colorati con pigmenti bianchi e termoisolati con schiuma poliuretanica. Sono inoltre sigillati a tenuta ermetica. In caso di incendio non vi è caduta di gocce/parti incandescenti. I basamenti LAMILUX sono caratterizzati da una sezione scatolata chiusa – questo offre un‘ottima stabilità e resistenza alla torsione.

L’isolamento di 55 mm di spessore che corre lungo l’intero perimetro del basamento garantisce un eccellente coefficiente di trasmittanza termica di 0,6 W/m²K. L’altezza del basamento, 35 cm sul lato grondaia, cresce con una pendenza del 6° per raggiungere i 68 cm sul lato del colmo garantendo così un ideale effetto autopulente.
