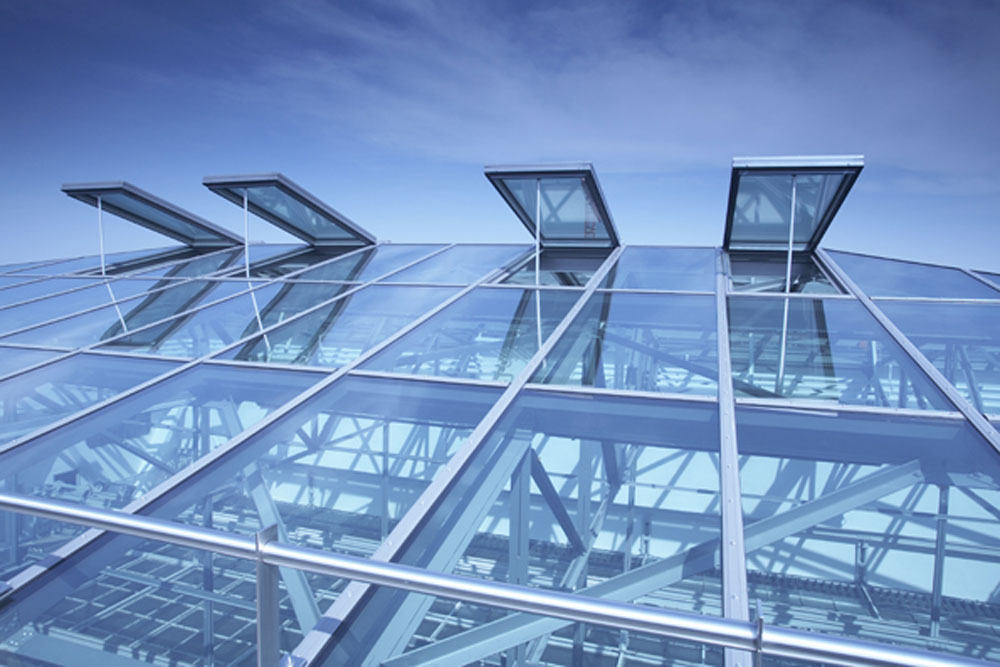

Lucernari in vetro EFC smoke-lift M/Battente multifunzione M

Oggi gli evacuatori di fumo e calore sono componenti essenziali, o addirittura obbligatori, dei moderni sistemi di prevenzione incendi.

Lamilux propone una vastissima gamma di soluzioni calibrate su misura sulle esigenze del vostro progetto:
solo apertura, apertura/chiusura, azionamento pneumatico, 24V, 230V; certificazione a norma UNI EN 12101-2, dimensionamento EFC a norma UNI 9494, LBO e in conformità con le disposizioni della Direttiva sulla protezione antincendio nell’edilizia industriale – per cupole, calotte oscuranti, impianti a battente singolo, lucernari continui, tetti in vetro, vani scale, evacuazione fumo per vani ascensore e pareti divisorie in vetro.
Il dispositivo di evacuazione di fumo e calore è costituito da un sistema con battenti a taglio termico e da un gruppo di attivazione EFC elettrico o pneumatico; il dispositivo può essere integrato su vetri montati con inclinazione compresa fra 0° e 90°.

Vantaggi
  • Conforme alla norma UNI EN 12101-2
  • Larghezza e altezza dei battenti a scelta del cliente
  • Adatto per interventi di risanamento in quanto installabile anche in sistemi di altri costruttori
  • Disponibilità di diversi sistemi di apertura, con attivazione pneumatica o elettrica a 24V
  • Funzione di aerazione con azionamento elettrico o pneumatico (apertura battente per ventilazione quotidiana e/o aerazione normale a seconda del tipo di battente)
  • Facilità di manutenzione: in caso di eventuale attivazione a distanza o attivazione accidentale il sistema di attivazione termica automatica dei singoli dispositivi rimane integro.
  • Optional: colore RAL standard a scelta del cliente
  • Optional: possibilità di installare una protezione frangisole in lamiera forata a ”effetto fogliame“
  • Optional: protezione frangisole integrata nella lastra
  • Disponibile in versione a battente singolo o doppio

Varianti vetratura


Vetratura disponibile, su richiesta, in policarbonato e in vetro isolante (anche come vetro funzionale).

Varianti sistema battenti
Lucernari in vetro EFC smoke-out M

EFC smoke-lift, serie M

  • Funzionamento: EFC solo aperto, EFC aperto/chiuso, apertura battente per ventilazione quotidiana
  • Installazione battente: installabile su tetti di inclinazione compresa fra 0° e 90°
  • Resistenza al carico di vento (classe C4/B5 EN 12210)
  • Tenuta alla pioggia battente (classe E 1200 EN 12208)
  • Termoisolazione (coefficienti Ug da 1,7 a 0,6 W/(m²K) secondo EN 673)
  • Coefficiente di trasmissione termica totale (g da 18 a 78%)
  • Permeabilità all’aria (classe 4 EN 12207)
  • Coefficiente di trasmissione della luce (Lt da 19 a 82%)
  • Abbattimento acustico (EN ISO 140-3 fino a 45 dB)

Lucernario con battente multifunzione M

Lucernario con battente multifunzione, serie M

  • Funzioni: EFC aperto, EFC aperto/chiuso, aerazione normale
  • Installazione battente: installabile su tetti di inclinazione compresa fra 0° e 90°
  • Resistenza al carico di vento (classe C4/B5 EN 12210)
  • Tenuta alla pioggia battente (classe E 1200 EN 12208)
  • Termoisolazione (coefficienti Ug da 1,7 a 0,6 W/(m²K) secondo EN 673)
  • Coefficiente di trasmissione termica totale (g da 18 a 78%)
  • Permeabilità all’aria (classe 4 EN 12207)
  • Coefficiente di trasmissione della luce (Lt da 19 a 82%)
  • Abbattimento acustico (EN ISO 140-3 fino a 45 dB)
Kombifluegel-Typ-M_2
Possiblità di montaggio

Battente singolo in lucernario piano o su superficie piana su tetto inclinato
Battente singolo in lucernario a doppio spiovente
Doppio battente in lucernario piano o su superficie piana su tetto inclinato Doppio battente in lucernario a doppio spiovente, battente ad apertura parziale
Battente singolo in lucernario piano o su superficie piana su tetto inclinato Battente singolo in lucernario a doppio spiovente Doppio battente in lucernario piano o su superficie piana su tetto inclinato Doppio battente in lucernario a doppio spiovente, battente ad apertura parziale

Doppio battente in lucernario a doppio spiovente, battente ad apertura completa Battente singolo nella porzione verticale di un lucernario a shed
Doppio battente in
lucernario a doppio
spiovente, battente
ad apertura completa
Battente singolo nella
porzione verticale di un
lucernario a shed
Catalogo Evacuatori di fumo e calore
